Dachowe pasma świetlne

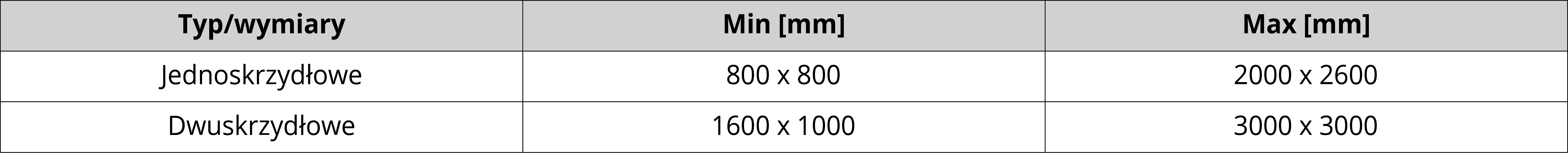

Wymiar

Jednoskrzydłowe: 80x80cm do 200x260cm Dwuskrzydłowe: 160x100cm do 300-300cm

Certyfikat

Deklaracja Stałości Właściwości Użytkowych ze znakiem CE 1488-CPR-0042/W zgodnie z normą EN 12101-2:2003;

Charakterystyka

Pasma świetlne dachowe mają formę długich i przepuszczających światło powierzchni, montowanych na dachach płaskich (do 15°). Ich zadaniem jest doświetlenie powierzchni użytkowych światłem naturalnym, które wpadając przez otwory jest równomiernie rozprowadzane wewnątrz obiektów. Stanowi doskonałe uzupełnienie lub zamiennik oświetlenia okiennego. Pasma świetlne dachowe znajdują szerokie zastosowanie w obiektach wielkopowierzchniowych: halach produkcyjnych, centrach logistycznych, magazynach, obiektach sportowych, wieżowcach, centrach handlowych.



Pasma mogą być wykonane w dwóch wariantach: trójkątnym lub łukowym. Istnieje możliwość wyposażenia pasm w klapy wentylacyjne zapewniające naturalną wentylację obiektów oraz w klapy oddymiające służące do odprowadzania dymu i ciepła w przypadku pożaru.

  • Przewiń w lewo

Opis techniczny

Podstawa pasma świetlnego:

wykonana z blachy stalowej ocynkowanej o grubości 1,5 mm – 3 mm i wysokości 150 mm – 750 mm. Podstawy wymagają ocieplenia z wełny mineralnej, styropianu lub pianki PIR o grubości od 50 mm do 120 mm.

Rodzaje pokryw:

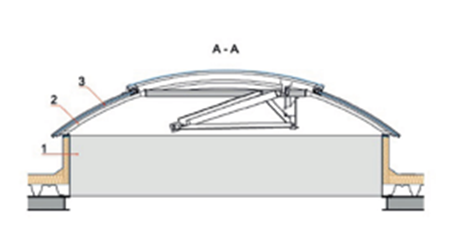

Łukowa

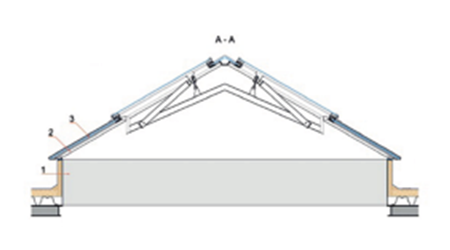

Trójkątna

Konstrukcja:

profile aluminiowe połączone ze sobą za pomocą łączników, stanowiące sztywną i lekką ramę, w której mocowane jest pokrycie.

Pokrycie:

wykonane jest z poliwęglanu komorowego lub poliwęglanu wielościennego w połączeniu ze specjalną tkaniną, dla uzyskania pokrycia nie przepuszczającego ognia zgodnego z klasą Broof (t1)/NRO.


Dodatkowym elementem pasm świetlnych może być klapa dymowa lub wentylacyjna.


Sterowanie klapą oddymiającą odbywa się za pomocą napędu elektrycznego 24 V lub napędu pneumatycznego. W przypadku funkcji wentylacji napęd pneumatyczny jest wyposażony w dodatkowy silnik 230V.

Parametry techniczne

  • Szerokość od 0,8 m do 6 m dla pasm świetlnych łukowych lub od 0,8 m do 4,5 m dla pasm świetlnych trójkątnych;

  • DL 750 – standardowa wytrzymałość na obciążenie skierowane w dół do 750 N/m2 (możliwość zwiększenia parametru do DL 2500)

  • UL 1500 – obciążenie na górze do 1500 N/m2;

  • SB 300 - 1200 – uderzenie ciała miękkiego i ciężkiego do 1200 N/m2;

  • 1,1-2,5 W/m2K – współczynnik przenikania ciepła dla całego produktu. Wartość współczynnika uzależniona jest od wyboru wariantu osłony i podstawy (Solar Control, przepuszczalność światła do 0%);

  • Klapy oddymiające wbudowane w świetliki dachowe (+ możliwa opcja wentylacji)

  • SL250 / SL550 / SL900 – niezawodna praca klap oddymiających pod obciążeniem odpowiednio 250 N/m2, 550 N/m2 i 900 N/m2;

  • Wysokie wartości parametrów oddymiania określone w Deklaracji Stałości Właściwości Użytkowych ze znakiem CE 1488-CPR-0042/W zgodnie z normą EN 12101-2:2003

Dodatkowe opcje:

  • Kraty/siatki zabezpieczające przed upadkiem i/lub moskitiera;

  • Poręcze zabezpieczające przed upadkiem;

  • Wewnętrzna strona podstawy może być pomalowana na podstawowe kolory palety RAL 9010, 9002, 9003;

  • Doposażenie w instalację oddymiająco-wentylacyjną np. centralę oddymiającą (Actulux, AFG), czujniki dymu, przyciski alarmowe

Opcja dodatkowa

  • do 10 lat gwarancji na płyty z poliwęglanu i szczelność

  • 2 lata gwarancji na siłowniki

  • projektowanie i optymalizacja rozwiązań dostosowanych do potrzeb klientów

  • wsparcie przy przygotowaniu dokumentacji technicznej

  • zapewnienie doradztwa technicznego na każdym etapie
