System oddymiania z nawiewem mechanicznym

System oddymiania z nawiewem mechanicznym stosujemy gdy oddymianie grawitacyjne jest mało skuteczne i pozwala uniezależnić się od warunków atmosferycznych. Zastosowanie odpowiedniej automatyki umożliwia współpracę z innymi systemami bezpieczeństwa (np. SSP). Tym sposobem podnosimy poziom bezpieczeństwa ludzi poprzez wyższy standard zabezpieczenia obiektu.

Charakterystyka

System oddymiania z nawiewem mechanicznym stosujemy gdy oddymianie grawitacyjne jest mało skuteczne i pozwala uniezależnić się od warunków atmosferycznych. Zastosowanie odpowiedniej automatyki umożliwia współpracę z innymi systemami bezpieczeństwa (np. SSP). Tym sposobem podnosimy poziom bezpieczeństwa ludzi poprzez wyższy standard zabezpieczenia obiektu.

Opis techniczny

Główne założenia systemu:

  • nawiew mechaniczny z użyciem wentylatora

  • usuwanie dymu klapą oddymiającą w stropie

  • utrzymywanie stałego wypływu na klapie  niezależnie od otwarcia lub zamknięcia drzwi, sterowanie wydajnością wentylatora poprzez falownik (certyfikowane szafy sterujące)

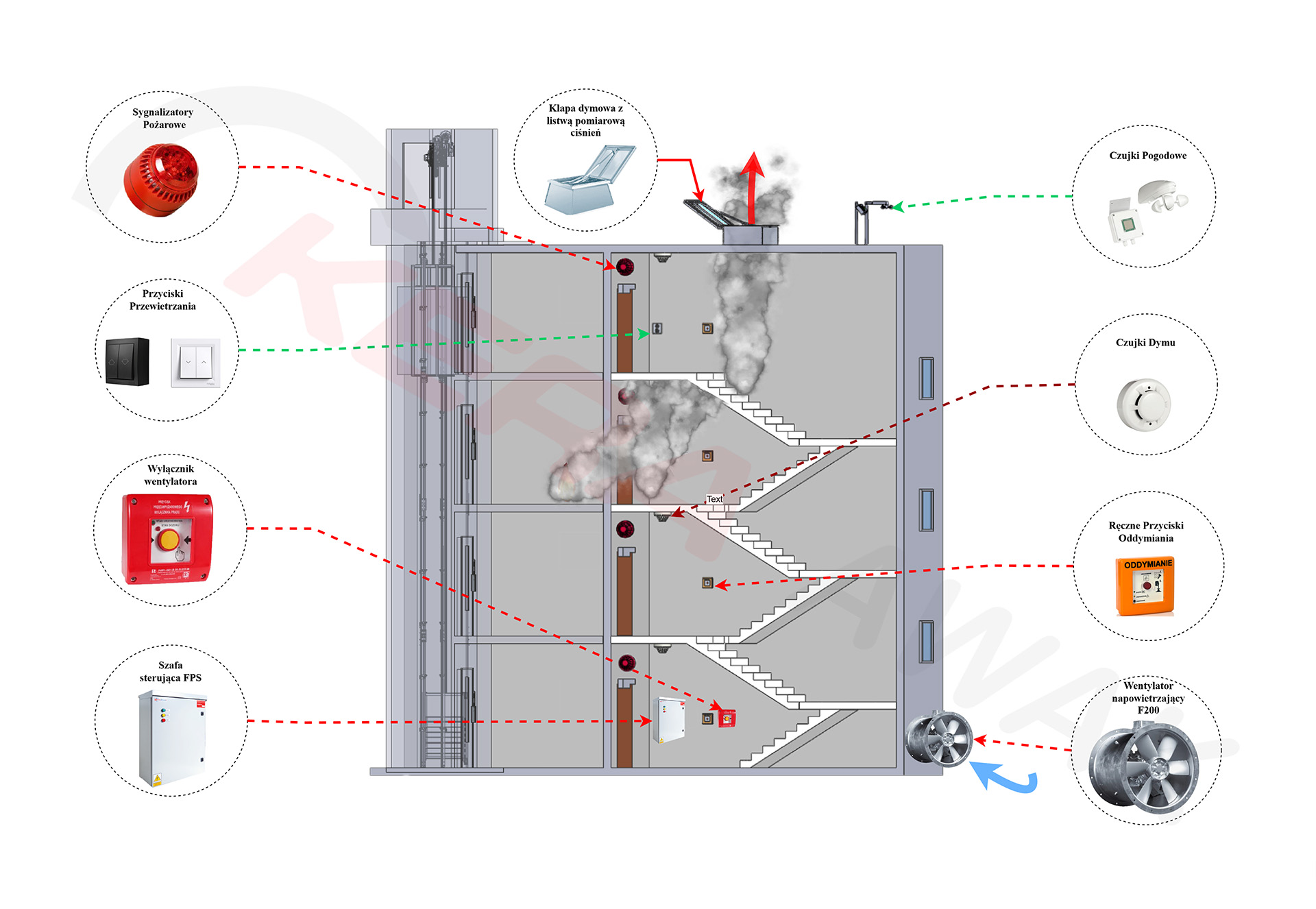

Umieszczenie komponentów mechanicznego systemu oddymiania

Zastosowanie systemu

Klasyfikacja dotycząca oddymiania budynków ze względu na wysokość;

  • niskie - do 12 m do 4 kondygnacji – najczęściej stosowany jest system  grawitacyjne oddymianie (czujki, certyfikowana centralka sterująca,  klapa dymowa)

  • średnio wysokie - 12 / 25 m  do 9 kondygnacji – najczęściej stosowany jest system mechanicznego oddymiania (wentylator w klasie F200,  certyfikowana centralka sterująca,  klapa dymowa)

  • wysokie - 25 / 55 m  do 18 kondygnacji – stosowane są dwa systemy czyli mechaniczne oddymianie (wentylator w klasie F200,  certyfikowana centralka sterująca,  klapa dymowa) oraz system zapobiegania zadymieniu (certyfikowany system różnicowania ciśnień)

  • wysokościowe - od 55 m – stosowany jest system zapobiegania zadymieniu (certyfikowany system różnicowania ciśnień)

  • budynki użyteczności publicznej

  • budynki handlowo usługowe

  • budynki wielorodzinne

  • hale magazynowe oraz produkcyjne

  • centra logistyczne

Opcja dodatkowa

W momencie wykrycia pożaru otwiera się klapa i uruchamiany jest wentylator nawiewny. Stosujemy przetwornik różnicy ciśnień lub listwę pomiarową aby płynnie regulować obrotami wentylatora (np. przy otwarciu drzwi).  W ten sposób unikamy spadku przepływu powietrza na klapie dymowej. Należy pamiętać, że zbyt mała prędkość wypływu wydłuża czas usuwania dymu, natomiast za duża prędkość powoduje turbulencje pod stropem i wpływa niekorzystnie na skuteczność działania systemu

Opcja dodatkowa

  • stacja pogodowa

  • przycisk przewietrzania

  • przycisk oddymiania

  • sygnalizator optyczno akustyczny

  • czujka dymu

  • sygnalizatory

  • przetwornik różnicy ciśnień lub listwa pomiarowa montowana w klapie dymowej

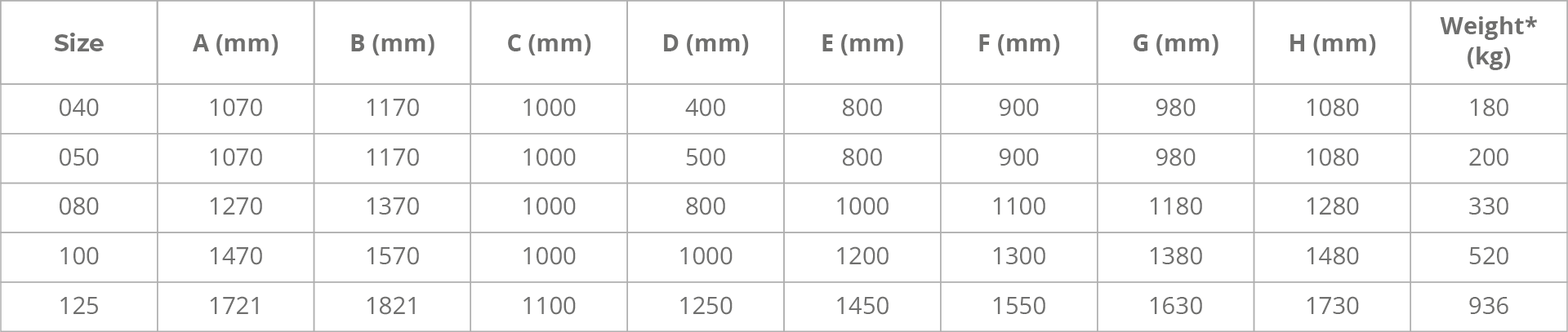

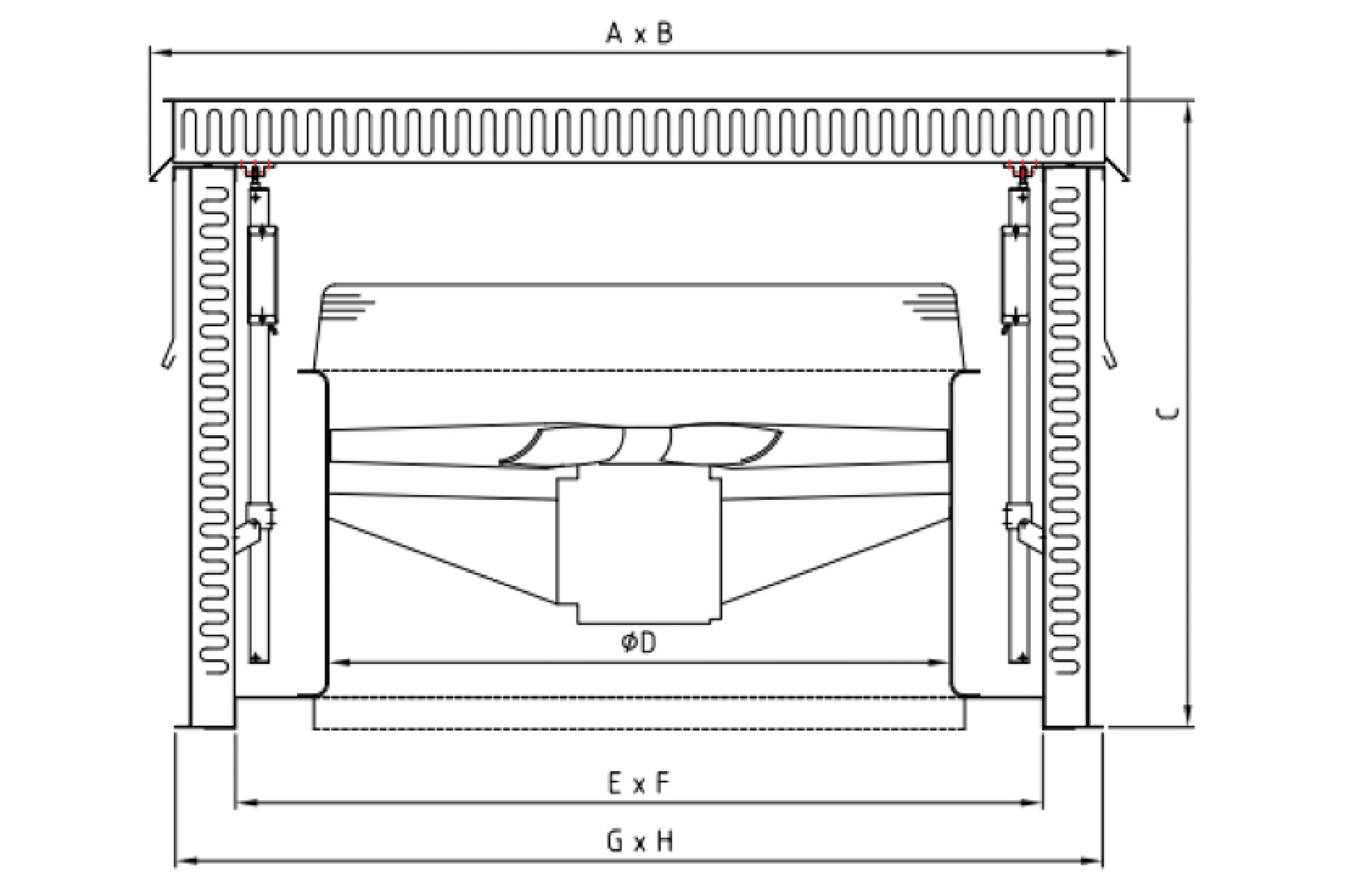

Dla obiektów przemysłowych, użyteczności publicznej proponujemy wentylatory oddymiające (klasa F400) w izolowanej obudowie z klapą dymową.

Materiały do pobrania

Karta technniczna
