Opis techniczny
Podstawa klapy dymowej:
złożona z czterech segmentów z blachy stalowej ocynkowanej o grubości min. 1,25 mm. Wysokość podstawy dostosowana do konstrukcji dachu i wymagań technicznych, od 300 do 1000 mm. Standardowe wysokości: 350, 500, 750 mm. Podstawy klap dymowych wymagają konstrukcji wsporczej na całym obwodzie.
Rodzaje podstaw:

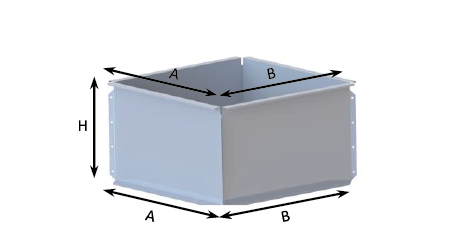

Prosta
klapy typu AWAK D

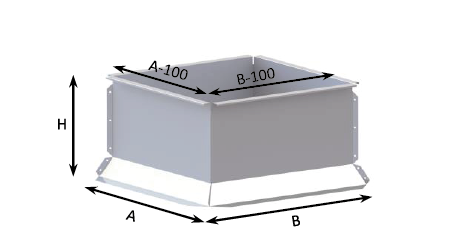

Prosto-skośna
klapy typu AWAK DPS
Pokrycie:
-
poliwęglan komorowy (PC) – grubości do wyboru 10, 16, 20, 25 mm. Zewnętrzna warstwa poliwęglanu pokryta powłoką zawierającą filtr UV;
-
panel NRO Kera Fire Protect – o odporności na oddziaływanie ognia zewnętrznego BROOF(t1), grubości do wyboru 21, 27, 33 mm;
-
kopułki – jedno- lub wielowarstwowe, materiał do wyboru: akryl/poliwęglan lity;
-
przezierność – klar (przezroczysty) lub opal (mleczny, standard dla paneli NRO Kera Fire Protect);
-
Solar Control – poliwęglan komorowy pokryty specjalną, dodatkową powłoką, która pozwala na kontrolowanie ilości promieniowania słonecznego przechodzącego przez płytę. Dzięki temu pomieszczenia są lepiej chronione przed nadmiernym nagrzewaniem się w okresie letnim.
Siłowniki:
do otwierania klap dymowych stosuje się dwa rodzaje napędów:
-
elektryczny – 24 VDC o natężeniu prądu od 2,0 A do 8,0 A;
-
pneumatyczny – jedno- lub dwukierunkowe siłowniki wykorzystujące naboje CO2. W przypadku klap dwuskrzydłowych montowane są dwa siłowniki (po jednym na skrzydło).
Wiatrownica:
dodatkowy element zwiększający powierzchnię czynną oddymiania klapy dymowej, wykonany z blachy stalowej ocynkowanej.
Dysza kierunkowa:
dodatkowy element zwiększający powierzchnię czynną oddymiania klapy dymowej, wykonany z blachy.

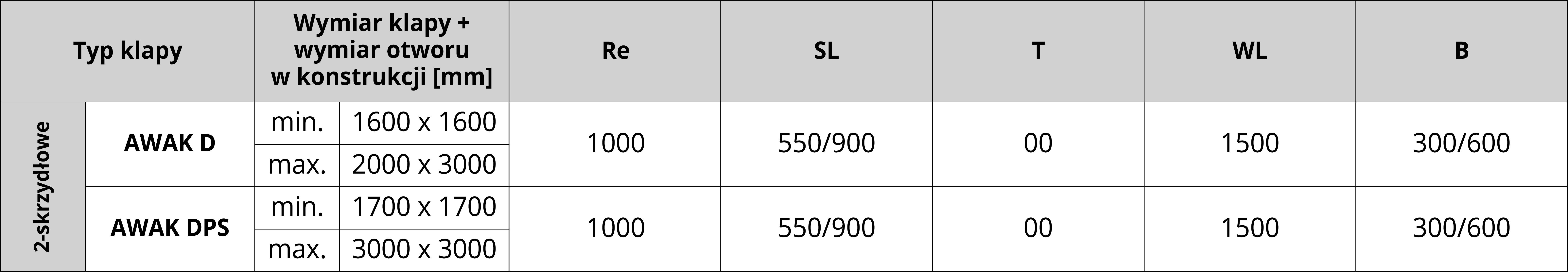

Parametry techniczne
-
Wysokie wartości parametrów oddymiania określone w Deklaracji Stałości Właściwości Użytkowych ze znakiem CE 1488-CPR-0042/W zgodnie z normą EN 12101-2:2003;
-
Re 1000 – niezawodność działania podczas 1000 cykli otwierania i zamykania skrzydła klapy do położenia pożarowego. Oznacza to 1000-krotne uruchomienie układu wyzwalającego bez utraty sprawności;
-
SL 250/SL 550/SL 650/SL 900 – pewność działania pod obciążeniem odpowiednio 250 N/m2 , 550 N/m2, 650 N/m2 lub 900 N/m2, czas otwarcia poniżej 60 s.
Zasadnicze wymiary i charakterystyki zgodne z normą zharmonizowaną
-
T (00) – produkty tej klasy uznaje się za odpowiednie do zastosowania w obiektach budowlanych, których temperatura jest wyższa niż 0 °C;
-
WL 1500 - odporność na obciążenie wiatrem równe 1 500 Pa, czas otwarcia poniżej 60 s;
-
B 300/B 600 - odporność na działanie temperatury, odpowiednio: 300 °C i 600 °C;
Dodatkowe opcje:
-
Przewietrzanie – do klap dodatkowo montowana jest instalacja przewietrzania (klapa dwufunkcyjna), co umożliwia naturalną i ekonomiczną wentylację pomieszczeń na co dzień. Jeśli klapa wyposażona jest w napęd elektryczny funkcja oddymiania i przewietrzania obsługiwana jest przez ten sam siłownik 24 VDC, natomiast w przypadku pneumatycznego sterowania systemem montowany jest dodatkowy siłownik zasilany 230 VAC. W standardzie dla klapy dwuskrzydłowej do realizacji funkcji przewietrzania wykorzystywany jest jeden siłownik (otwierane jest jedno ze skrzydeł);
-
Krata antyupadkowa;
-
Wewnętrzna strona podstawy może być pomalowana na dowolny kolor palety RAL (standardowo 9010);
-
Doposażenie klapy oddymiającej w instalację oddymiająco-wentylacyjną np. centralę oddymiającą (Actulux, AFG), czujniki dymu, przyciski alarmowe.
Opcja dodatkowa
-
do 10 lat gwarancji na płyty z poliwęglanu i szczelność
-
2 lata gwarancji na siłowniki
-
projektowanie i optymalizacja rozwiązań dostosowanych do potrzeb klientów
-
wsparcie przy przygotowaniu dokumentacji technicznej
-
zapewnienie doradztwa technicznego na każdym etapie
