Технічний опис
Основа димової заслінки:
складається з чотирьох сегментів, виготовлених з оцинкованого сталевого листа товщиною мін. 1,25 мм завтовшки. Висота основи адаптована до конструкції даху і технічних вимог, від 300 до 1000 мм. Стандартні висоти: 350, 500, 750 мм. Основа димових клапанів потребує опорної конструкції по периметру.
Типи баз:
Проста.
Заслінки AWAK P, P2, P2+W*
Прямокутна.
Заслінки типу AWAK PS2, PS2+W*
Нахил
Тип стулок AWAK S
*Клапан також можна використовувати як люк.
Прикриття:
-
стільниковий полікарбонат (ПК) - Вибір товщини: 10, 16, 20, 25 мм. Зовнішній шар полікарбонату покритий УФ-фільтром;
-
Протипожежна панель NRO Kera – із зовнішнім протипожежним виконанням BROOF(t1), товщиною 21, 27, 33 мм;
-
куполи – Одношарові або багатошарові, матеріал на вибір: акрил / твердий полікарбонат;
-
прозорість – klar (прозорий) або opal (молочний, стандартний для панелей NRO Kera Fire Protect);
-
Сонячний контроль – стільниковий полікарбонат, покритий спеціальним додатковим покриттям, яке дозволяє контролювати кількість сонячного випромінювання, що проходить через панель. В результаті приміщення краще захищені від надмірної спеки влітку.
Приводи:
Для відкривання димових клапанів використовуються два типи приводів:
-
електричний – 24 В постійного струму з силою струму від 2,0 А до 8,0 А;
-
пневматичний – приводи односторонньої або двосторонньої дії з використанням картриджів CO2. У разі двостулкових стулок встановлюються два приводи
(по одному на стулку).
Вітряк:
додатковий елемент для збільшення активної площі димової заслінки, виготовлений з оцинкованого сталевого листа.
Спрямоване сопло:
додатковий елемент для збільшення активної площі димової заслінки, виготовлений з листового металу.
Технічні характеристики
-
Високі показники ефективності димовидалення, зазначені в Декларації про постійні експлуатаційні характеристики з маркуванням CE 1488-CPR-0042/W відповідно до EN 12101-2:2003;
Re 1000 - надійність роботи протягом 1000 циклів відкривання та закривання стулки клапана до протипожежного положення. Це означає, що система спрацьовування спрацьовує 1000 разів без втрати ефективності;
SL 250/SL 550/SL 650/SL 900 - надійна робота під навантаженням 250 Н/м2 , 550 Н/м2 , 650 Н/м2 або 900 Н/м2 відповідно, час відкриття менше 60 с.

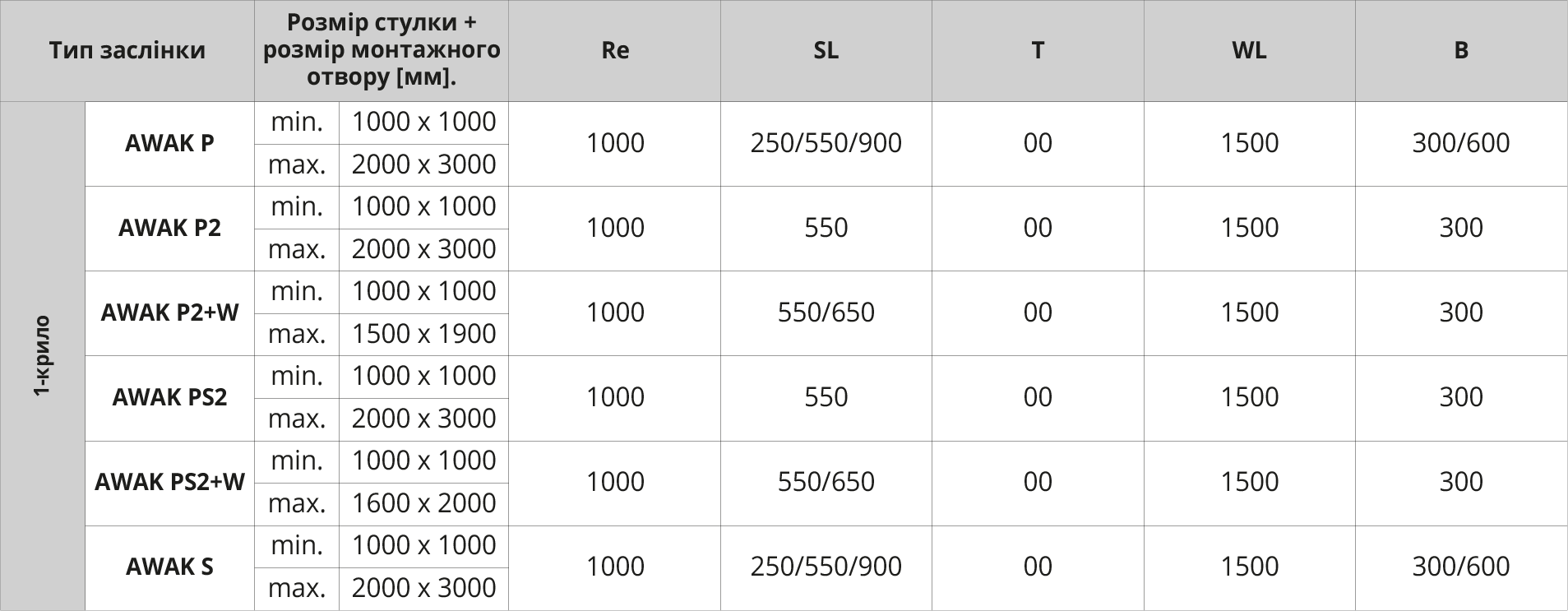

Основні розміри та характеристики відповідно до гармонізованого стандарту
-
T (00) - вироби цього класу вважаються придатними для використання в будівлях з температурою вище 0 °C;
WL 1500 - опір вітровому навантаженню 1500 Па, час відкривання менше 60 с;
B 300/B 600 - стійкість до температури відповідно: 300 °C та 600 °C;
Додаткові опції:
-
Вентиляція - до заслінок додатково монтується система вентиляції (двофункціональні заслінки), яка забезпечує природну та економічну вентиляцію приміщень на щоденній основі. Якщо заслінка оснащена електроприводом, функція димовидалення і вентиляції здійснюється одним і тим же приводом 24 В постійного струму, в той час як в разі пневматичного управління системою монтується додатковий привід, що живиться від мережі 230 В змінного струму. У стандартному виконанні для двостулкової заслінки для функції провітрювання використовується один привід (відкривається одна зі стулок);
люк - функція, що забезпечує доступ до поверхні даху;
решітка проти падіння;
Внутрішня сторона основи може бути пофарбована в будь-який колір RAL (стандарт 9010);
Дооснащення димової заслінки системами димовидалення та вентиляції, наприклад, блоком контролю диму (Actulux, AFG), датчиками диму, тривожними кнопками.
Opcje dodatkowe
-
do 10 lat gwarancji na płyty z poliwęglanu i szczelność
-
2 lata gwarancji na siłowniki
-
projektowanie i optymalizacja rozwiązań dostosowanych do potrzeb klientów
-
wsparcie przy przygotowaniu dokumentacji technicznej
-
zapewnienie doradztwa technicznego na każdym etapie
