Люки дымоудаления одностворчатые

Размеры

от 100 x 100 см до 200 x 300 см

Сертификат

Сертификат постоянства эксплуатационных характеристик с маркировкой CE 1488-CPR-0042/W в соответствии с EN 12101-2:2003;

Характеристики

Люки дымоудаления являются важным элементом гравитационного дымоудаления, используемого для отвода вредных веществ, образующихся во время пожара. Благодаря своему заполнению, пропускающему солнечный свет, они также могут служить в качестве зенитного фонаря. Благодаря своим конструктивным особенностям они предназначены для установки на плоских крышах (до 15°). Люки дымоудаления широко используются на крупных объектах: в производственных цехах, логистических центрах, складах, спортивных сооружениях, небоскребах, торговых центрах. Они могут быть выполнены в двух вариантах: одностворчатые и двустворчатые.

Техническое описание

Основание люка дымоудаления:

состоит из четырех сегментов, изготовленных из оцинкованного стального листа толщиной мин. 1,25 мм. Высота основания зависит от конструкции крыши и технических требований, от 300 до 1000 мм. Стандартная высота: 350, 500, 750 мм. Основания люков дымоудаления требуют опорной конструкции по периметру.

Типы оснований:

Прямое

ЛЮКИ ТИПА P, P2, P2+W*

Прямо-наклонное

ЛЮКИ ТИПА AWAK PS2, PS2+W*

Наклонное

ЛЮКИ ТИПА AWAK S

*Люк может также выполнять функцию лаза.

Заполнение:

  • сотовый поликарбонат (PC) – толщина на выбор 10, 16, 20, 25 мм. Внешний слой поликарбоната покрыт УФ-фильтром;

  • панель NRO Kera Fire Protect – с классом внешней пожарной эффективности BROOF(t1), толщина на выбор 21, 27, 33 мм;

  • купола – однослойные или многослойные, материал на выбор: акрил / монолитный поликарбонат;

  • светопрозрачность – klar (przezroczysty) lub opal (mleczny, standard dla paneli NRO Kera Fire Protect);

  • Solar Control – сотовый поликарбонат покрыт специальным дополнительным покрытием, которое позволяет контролировать количество солнечного излучения, проходящего через панель. Это обеспечивает повышенную защиту помещений от чрезмерного перегрева в летний период.

Приводы:

Для открытия люков дымоудаления используются два типа приводов:

  • электрические – 24 В постоянного тока с силой тока от 2,0 А до 8,0 А;

  • пневматические – приводы одинарного или двойного действия с использованием баллончиков CO2. В случае двустворчатых люков устанавливаются два привода
(по одному на каждую створку).

Ветровая планка:

дополнительный элемент, увеличивающий активную площадь люка дымоудаления, изготовленная из оцинкованного стального листа.

Направленное сопло:

дополнительный элемент, увеличивающий активную площадь люка дымоудаления, изготовленная из стального листа.

Технические характеристики

  • Высокие значения коэффициентов дымоудаления, указанные в Сертификате Декларации производительности с маркировкой CE 1488-CPR-0042/W в соответствии с EN 12101-2:2003;

  • Re 1000 - надежность работы в течение 1000 циклов открытия и закрытия створки люка в положение "огонь". Это означает, что спусковая система срабатывает 1000 раз без потери эффективности;

  • SL 250/SL 550/SL 650/SL 900 - надежная работа под нагрузкой 250 Н/м2, 550 Н/м2, 650 Н/м2 или 900 Н/м2 соответственно, время открывания менее 60 с.

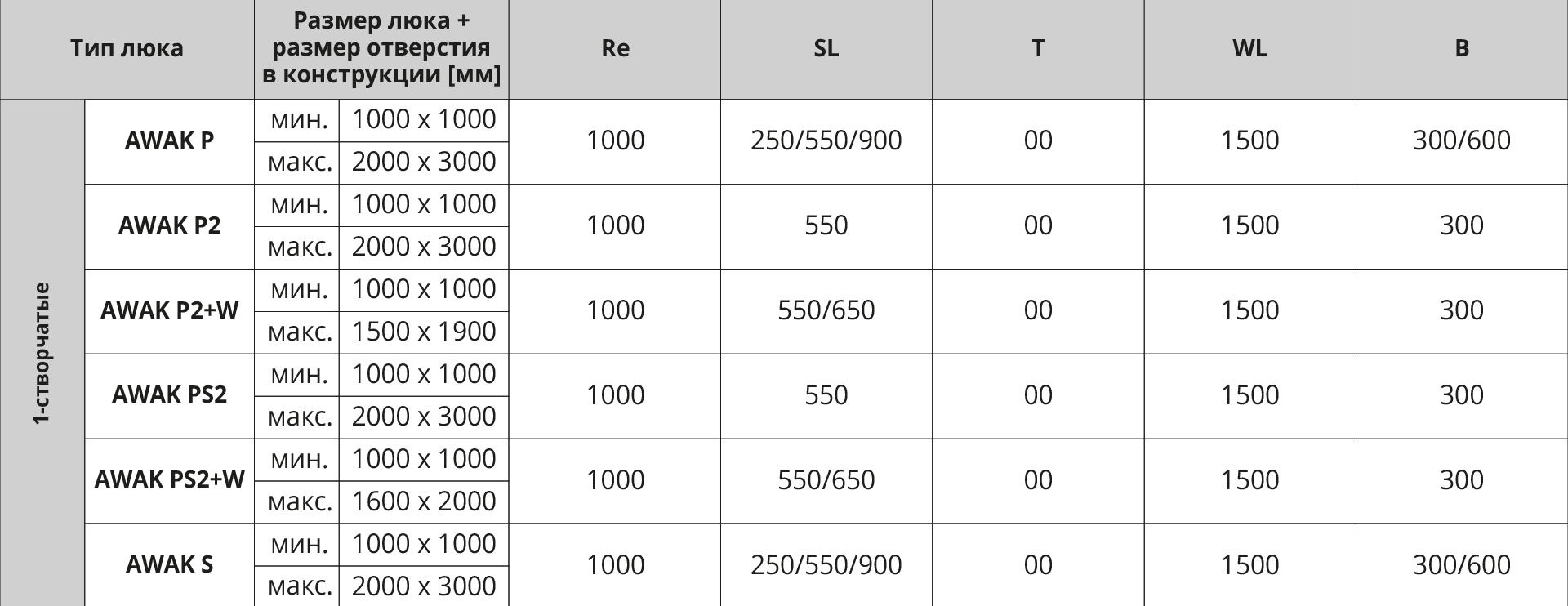

Основные размеры и характеристики в соответствии с гармонизированным стандартом

  • T (00) - изделия этого класса считаются пригодными для использования в зданиях, где температура выше 0 °C;

  • WL 1500 - сопротивление ветровой нагрузке 1 500 Па, время открывания менее 60 с;

  • B 300/B 600 - устойчивость к воздействию температуры, соответственно: 300 °C i 600 °C;

Дополнительные опции:

  • Вентиляция - на люки дополнительно устанавливается система вентиляции (двуфункциональные люки), которая обеспечивает естественную и экономичную постоянную вентиляцию помещений. Если люк оснащен электроприводом, то функция дымоудаления и вентиляции управляется одним и тем же приводом 24 В постоянного тока, а в случае пневматического управления системой устанавливается дополнительный привод с питанием 230 В переменного тока или пневматический привод. В стандартном исполнении для двустворчатого люка один привод используется для функции вентиляции (открывается одна из створок);

  • Лаз - функция, обеспечивающая доступ к поверхности крыши;

  • Решетка против падения;

  • Внутренняя сторона основания может быть окрашена в любой цвет по шкале RAL (стандарт: 9010, 9002 или 9003);

  • Дооснащение люка дымоудаления системой дымоудаления и вентиляции, например, устройством дымоудаления (Actulux, AFG), датчиками дыма, кнопками сигнализации.

Дополнительные опции

  • до 10 лет гарантии на поликарбонатные панели и герметичность

  • 2-летняя гарантия на приводы

  • разработка и оптимизация индивидуальных решений

  • поддержка в подготовке технической документации

  • предоставление технических консультаций на каждом этапе
